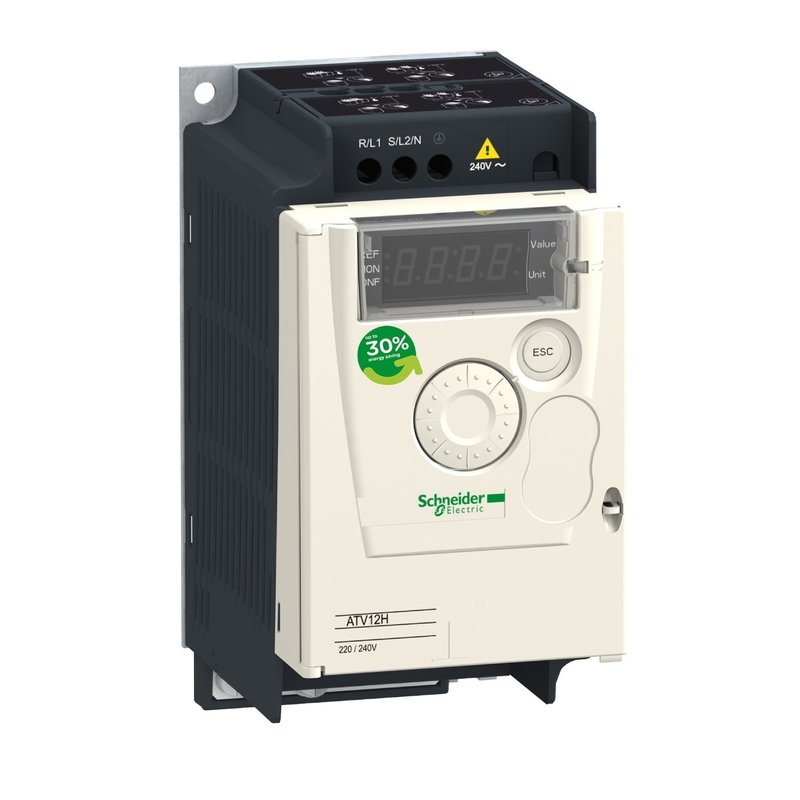

Inversor de Frequência ATV12 0,5CV 2,4A 220v - ATV12H037M2
Descrição do produto
Esta variador de velocidade / inversor de frequencia (VSD / VFD) é projetada para máquinas e equipamentos industriais e comerciais simples, como transportadores, bombas, extratores, barreiras de acesso e esteiras. Seu formato compacto permite a montagem dentro de quadros de aparelhos não industriais simples. Pode ser configurado antes de sua instalação, enquanto ainda está na embalagem, mesmo sem usar uma fonte de alimentação, minimizando o tempo de instalação. A versatilidade do software SoMove permite salvar e transferir configurações para uma unidade sobressalente, reduzindo o tempo de máquina parada durante a manutenção.
Benefícios:
- Funções otimizada de potência e torque para aplicações de ventilação e bombeamento: até 30% de economia de energia;
- Função de sobretorque transiente evita paradas devido a travamento de máquinas: menos tempo de parada e custos de manutenção;
- O conector de comunicação ModBus integrado: simplifica a instalação; requer apenas uma chave de fenda;
- A multifuncionalidade permite que o produto substitua vários componentes. Reduzindo custos de estoque de peças sobressalentes;
- A detecção de subcarga e sobrecarga ajuda a proteger sua instalação;
- Configurado de fábrica: não há necessidade de ajustes finos na instalação, economizando tempo e custos de instalação;
- A embalagem do produto é especialmente projetada: permite a configuração da unidade sem abrir a caixa. Garante que todas as suas unidades sobressalentes sejam armazenadas prontas com os parâmetros de configuração mais recentes.
Dúvidas sobre o produto?
Veja os vídeos de possiveis erros, instalação e configuração do ATV12 no link abaixo:
Mais informações acesse o manual abaixo.
Características
Gerais
- Potência
- 0,5 CV
- Fases de Entrada
- Monofásico
- Corrente de Saída
- 2,4A Contínua
- Corrente Máxima de Saída
- 3,6A por 60 segundos
- Frequência de Saída
- 0,5…400 Hz
- Tensão de Saída
- 200 ... 240 V trifásico
- Tensão de Entrada
- 200...240 V - 15...10 %
- Entrada Analógica
- 1 configurável
0..20 mA / 0..10 V / 0..0,5 V. - Entrada Digital
- 4 configuráveis
24 V 18...30 V - Saída Analógica
- 1 configurável
0..10V / 0..20mA - Saída Digital
- 01 saída lógica
01 saída a relé - Linha
- Altivar 12
- Aplicações
- Máquinas Simples
Bombas centrífugas
Bombas dosadoras de processo
Ventiladores / Exaustores
Agitadores / Misturadores
Extrusoras
Esteiras transportadoras
Mesas de rolos
Granuladores / Peletizadoras
Secadores / Fornos rotativos
Filtros rotativos
Bobinadores / Desbobinadores
Máquinas de corte e solda - Dimensões
- 143x72x121,2mm (AxLxP)
- Fabricante
- Schneider
- Garantia
- 18 meses
- Grau de Proteção
- IP20
- Modo de Controle
- Controle vetorial sem feedback
Relação de frequência/tensão quadrática
V/F - Peso
- Aproximadamente 0,700kg
- Tipo de Proteção
- Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t
O que vem na caixa?
- 01 - Inversor de Frequência ATV12H037M2
- 01 - Manual do Usuário
