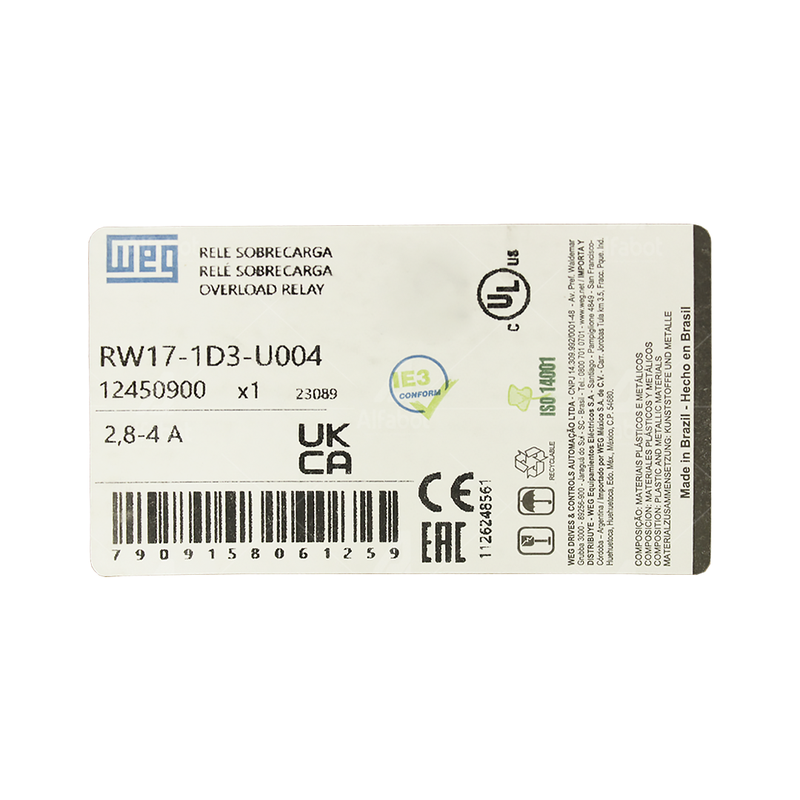

Relé Térmico Sobrecarga RW17-1D3-U004 2,8 - 4A

Código Weg: 12450900
R$ 108,90
no cartão em até 2x de R$ 54,45 sem juros
Pagamento no Pix
R$ 103,46
no PIX
Produto indisponível!Podemos avisar você quando estiver disponível?

Descrição do produto

Relé Térmico Sobrecarga RW17-1D3-U004. Faixa de corrente: 2,8 a 4A - Código Weg: 12450900.

Relés de proteção de motores elétricos até 840A, com montagem direta aos contatores ou em base individual. Classe de disparo 10.

Garantia de Segurança para Seus Equipamentos:
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Principais Características:

  • Disponíveis nas versões: tripolares e bipolares;
  • Classe térmica de disparo 10;
  • Acoplamento direto a linha de minicontatores de 7 a 32A (CW07, CWC07...025) e contatores de 9...140 A (CWM9...105 e CWB 9...125) sem precisar de acessórios;
  • Acessório possibilita a fixação em trilho DIN 35 mm (EN 50022) ou através de parafusos;
  • Desenvolvidos em conformidade com as normas: IEC 60947-4-1, IEC 60529, IEC 60068, VDE 0106, UL-508;
  • Principais homologações: UL, CE, IRAM, BV, NOM ANCE, RCC, PCT.

Aplicações:
Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC. Se os relés de sobrecarga RW forem utilizados na proteção de cargas monofásicas em CA ou cargas em CC, os esquemas de ligação apresentados neste catálogo deverão ser respeitados.

Mais informações consultar manual disponível abaixo.

Características

Gerais

Faixa de Corrente
2,8 - 4A
Frequência
25...400Hz
Montagem
Direta
Número de pólos
3 Pólos
Tensão
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660: 690 V
Tensão nominal de isolação Ui - UL, CSA: 600 V
Tensão nominal de impulso Uimp (IEC/EN 60947-1): 6 kV
Dimensões
72x45x82mm (AxLxP)
Fabricante
Weg
Garantia
12 meses
Grau de Proteção
Terminais principais: IP10
Contatos auxiliares: IP20
Modelo Contator
CWC07-16
CW07
Peso
Aproximadamente 170g

Documentos

Manual
Acessar Manual
Ficha Técnica
Acessar Ficha Técnica

O que vem na caixa?

  • 01 - Relé Térmico Sobrecarga RW17-1D3-U004 2,8 - 4A
  • 01 - Manual do Usuário
