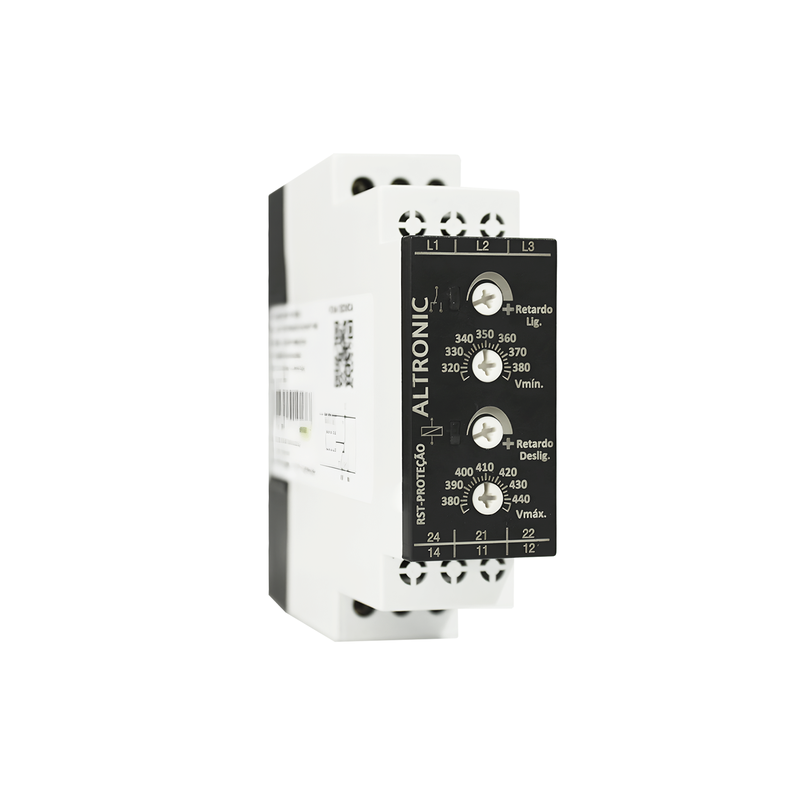

Relé de Proteção RST 21/23/25/27 MM - 380VCA
Descrição do produto
RST 21-23-25-27MM 380VCA - Relé Supervisor Trifásico com retardo ajustável no Lig. 0-60seg. e Deslig. 0-30seg.
RST/RTT: Ao ser energizado por uma rede trifásica, o contato de saída será acionado, fechando os terminais C-11 e NA-14 e abrindo os terminais C-11 e NF-12 ( para relés com retardo no ligamento, o fechamento ocorrerá após a temporização). Ocorrendo falha na alimentação (subtensão e sobretensão, assimetria entre fases e falta de fase), o contato de saída será desacionado, abrindo os terminais C-11 e NA-14 e fechando os terminais C-11 e NF-12 (para relés com retardo no desligamento, a abertura ocorrerá após a temporização). A seleção da faixa de operação de mínima e máxima de tensão deve ser adequada ao processo. Nos relés com dois contatos, a comutação é simultânea. O RTT não monitora sequência de fase.
OBS.: No modelo RST, caso a sequência das fases não tiverem corretas o contato de saída permanecerá desacionado.
Mais informações acesse a ficha técnica abaixo.
Características
Gerais
- Frequência
- 50/60Hz (±5%)
- Tensão
- 380VCA
- Contatos
- 01 Comutador
- Dimensões
- 97x25,5mm (AxL)
- Fabricante
- ALTRONIC
- Garantia
- 12 meses
- Grau de Proteção
- IP20 invólucro
IP10 Terminais - Peso
- Aproximadamente 200g
- Retardo
- Liga em 60s
Desliga em 30s
O que vem na caixa?
- 01 - Relé de Proteção RST 21/23/25/27 MM - 380VCA
