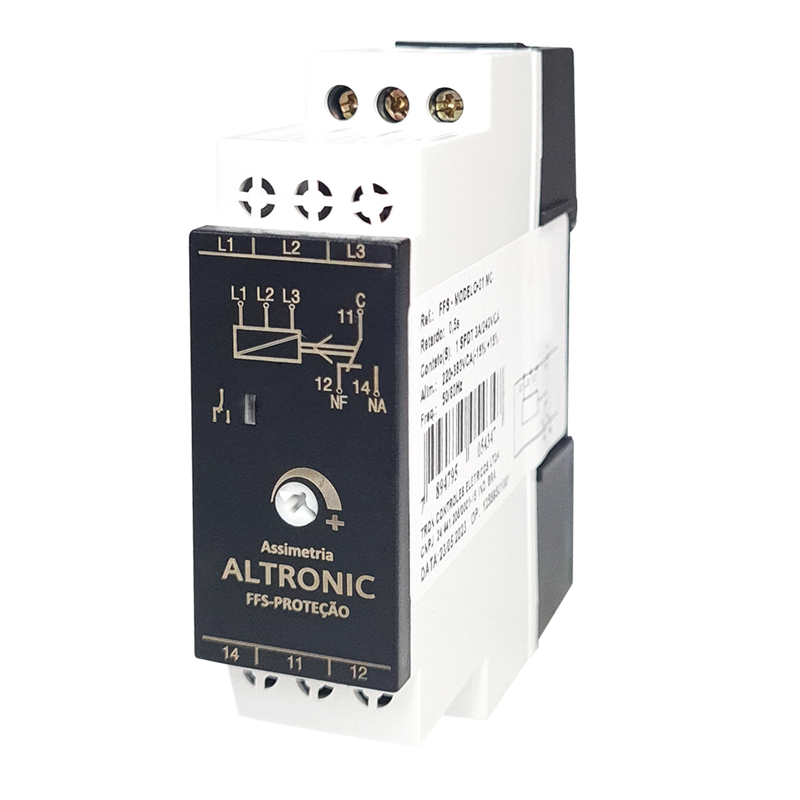

Relé de Falta de Fase sem Neutro FFS-01 MC 220-380VCA 0,5S*

FFS - MODELO-01 MC 220-380VCA 0,5S*

FFS - Os Relés de Falta de Fase sem Neutro destinam-se à proteção de sistemas trifásicos contra falta de fase e assimetria modular de tensão. O grau de sensibilidade às assimetrias é selecionável no ajuste frontal. Neste aparelho, se ocorrer subtensão ou sobretensão simétricas, as mesmas não serão detectadas.

Aplicação: Protege instalações contra falta de fase e assimetria modular que compromete o funcionamento de motores, equipamentos ou processos.

Observações: Este aparelho utiliza fonte com queda capacitiva, portanto recomendado para aplicações com baixa potência de carga (P ≤ 5hp) e também não deve ser aplicado em sub-estações ou em ambientes com grandes transientes de linha.

Funcionamento: Falta de Fase sem Neutro: Ao energizar as fases L1, L2 e L3, estando a assimetria dentro da faixa pré-selecionada, o contato de saída é acionado, fechando os terminais (C-11 e NA-14). Quando houver assimetria entre fases e ou falta de fase, o contato de saída é desacionado. Ao restabelecer a normalidade, o contato de saída volta a ser acionado.

Mais informações acesse o manual abaixo.
