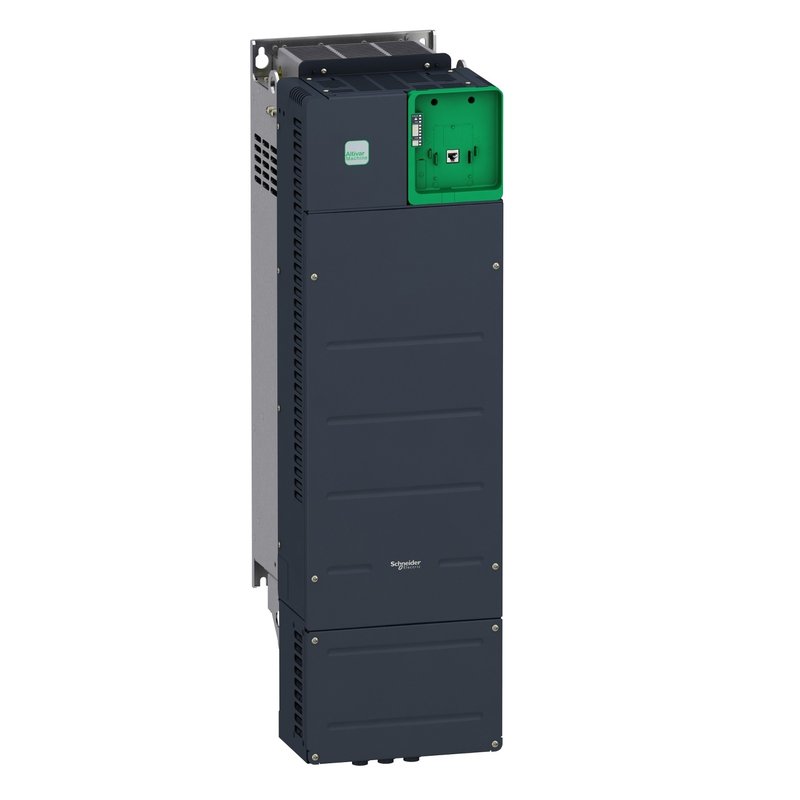

Este variador de velocidade Altivar 340 pode alimentar motores síncronos e assíncronos trifásicos em controle de malha aberta e fechada. Os inversores Altivar Machine ATV340 são dimensionados para serviço pesado como padrão. O ATV340 foi projetado para atender às necessidades de aplicações em ambientes agressivos, como vibração, choque e poeira não condutora e onde é necessária resistência a altas temperaturas de até 60 °C. Este produto integra protocolos de comunicação de linha serial Modbus como padrão. As referências que terminam com “E” indicam que o inversor também possui Ethernet multiprotocolo incorporada. O protocolo Multi-Ethernet consiste em interfaces de comunicação Ethernet IP e Modbus TCP. pesa 58,4kg e suas dimensões são 271mm de largura, 908mm de altura, 309mm de profundidade. Está em conformidade com as normas internacionais IEC/EN 61800-5-1 e IEC/EN 61800-3 (imunidade e emissões EMC conduzidas e irradiadas), IEC 60721-3, IEC 61508, IEC 13849-1. Também é certificado pela CE, UL, CSA e TÜV. Acessórios e opções (módulos de interface do encoder, módulos de expansão de E/S, módulos de comunicação, resistores de frenagem, bobinas de linha, filtros EMC adicionais) estão disponíveis com os inversores Altivar Machine ATV340, dependendo da classificação do inversor. Ele foi projetado para ser montado na posição vertical (+/- 10°) em um painel, graças a 4 furos de fixação. Está totalmente integrado na máquina EcoStruxure da Schneider Electric através do DTM. É possível configurar, controlar e diagnosticar os inversores ATV340 diretamente no software SoMachine e SoMove por meio do mesmo bloco de software (DTM). É ecologicamente correto e está em conformidade com diretivas como RoHS relacionadas à proteção ambiental.
OBS: IHM Interface Homem Máquina VW3A1113 NÃO acompanha o inversor.
Como configurar o ATV340:
Mais informações acesse a ficha técnica abaixo.
Características
Gerais
Alimentação
380...480V - 15...10%
Comunicação
Modbus de série Ethernet/IP Modbus TCP
Corrente
145A
Frequência
50/60Hz +/- 5 %
Potência
125CV normal 100CV trabalho pesado
Temperatura
-40…70 °C
Tensão
380v
Fases de Entrada
Trifásico
Entrada Analógica
3 entradas 0..20mA / 0..10VCC / 220 - 240VCC
Entrada Digital
8 entradas programáveis
Saída Analógica
2 saídas 0..10 VCC / 0..20mA
Saída Digital
1 saída programável
Linha
Altivar Machine ATV340
Aplicações
Máquinas
Dimensões
271x908x309mm (LxAxP)
Fabricante
Schneider
Garantia
18 meses
Grau de Proteção
IP20 UL tipo 1
Peso
Aproximadamente 60Kg
Tipo de Proteção
Proteção térmica: motor Safe torque off: motor Perda de fase motora: motor Proteção térmica: Inversor Safe torque off: Inversor Superaquecimento: Inversor Sobre corrente:Inversor Sobrecorrente de saída entre fase motor e terra:Inversor Sobre-corrente de saída entre fases do motor: Inversor Curto-circuito entre fase do motor e terra: Inversor Curto-circuito entre fases do motor: Inversor Perda de fase motora: Inversor Sobrevoltagem de autocarros DC: Inversor Sobretensão de linha de alimentação: Inversor Subtensão de alimentação de linha: Inversor Perda de fornecimento de entrada: Inversor Velocidade superior ao limite: Inversor Abertura no circuito de controle: Inversor
)
)
)
