Descrição do produto

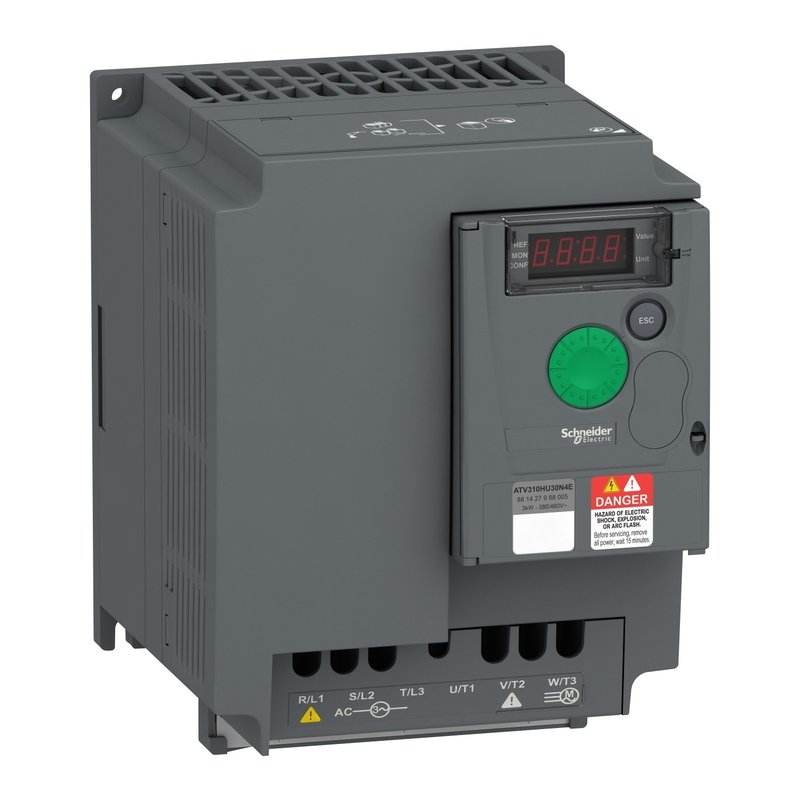

Este variador de velocidade/inversor de frequencia (VSD / VFD) é ideal para controlar a velocidade do motor trifásico em aplicações de torque constante. É adequado para as aplicações mais comuns, tais como máquinas têxteis, máquinas-ferramentas, máquinas de trabalho em madeira, manuseio de materiais, máquinas de embalagem e impressão, máquinas de cerâmica. Possui um formato compacto, permitindo uma instalação flexível e fácil em uma placa de montagem. Ele também oferece uma tampa frontal, exibição de status e falhas e botão de navegação.

Configurado de fábrica: não há necessidade de ajustes finos na instalação, economizando tempo e custos de instalação;
Detecção de subcarga e sobrecarga ajuda a proteger sua instalação;
O controle térmico com ventilador de resfriamento pode ser parametrizado para mostrar um alarme, quando a limpeza do dissipador é necessária: menor risco de tempo de parada não planejada;
Os componentes internos são projetados para suportar os ambientes mais adversos, para uma vida útil de até 10 anos.

Dúvidas sobre o produto?
Veja os vídeos de possiveis erros, instalação e configuração do ATV310 no link abaixo:

Para mais informações acesse o manual abaixo.

Características

Gerais

Potência: 4 CV
Fases de Entrada: Trifásico
Corrente de Saída: 7,1A
Corrente Máxima de Saída: 10,7A por 60 segundos
Tensão de Saída: 380...460 V
Entrada Analógica: Corrente configurável EA1 0..20 mA 250 Ohm
Entrada Digital: Programável LI1...LI4 24 V 18..0,30 V
Saída Analógica: SA1 corrente configurável através de software: 0..20 mA
Impedância: 800 Ohm
Resolução 8 bits
Saída Digital: Rele de saida protegido R1A, R1B, R1C 1 F/A
Linha: Altivar Easy 310
Aplicações: Máquina simples
Bombas centrífugas
Bombas dosadoras de processo
Ventiladores / Exaustores
Agitadores / Misturadores
Extrusoras
Esteiras transportadoras
Mesas de rolos
Granuladores / Peletizadoras
Secadores / Fornos rotativos
Filtros rotativos
Bobinadores / Desbobinadores
Máquinas de corte e solda
Dimensões: 151x140x184mm (AxLxP)
Fabricante: Schneider
Garantia: 18 meses
Grau de Proteção: IP20 sem placa de vedação na parte superior
IP41 Ligar topo
Peso: Aproximadamente 1,9Kg
Tipo de Proteção: Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t
