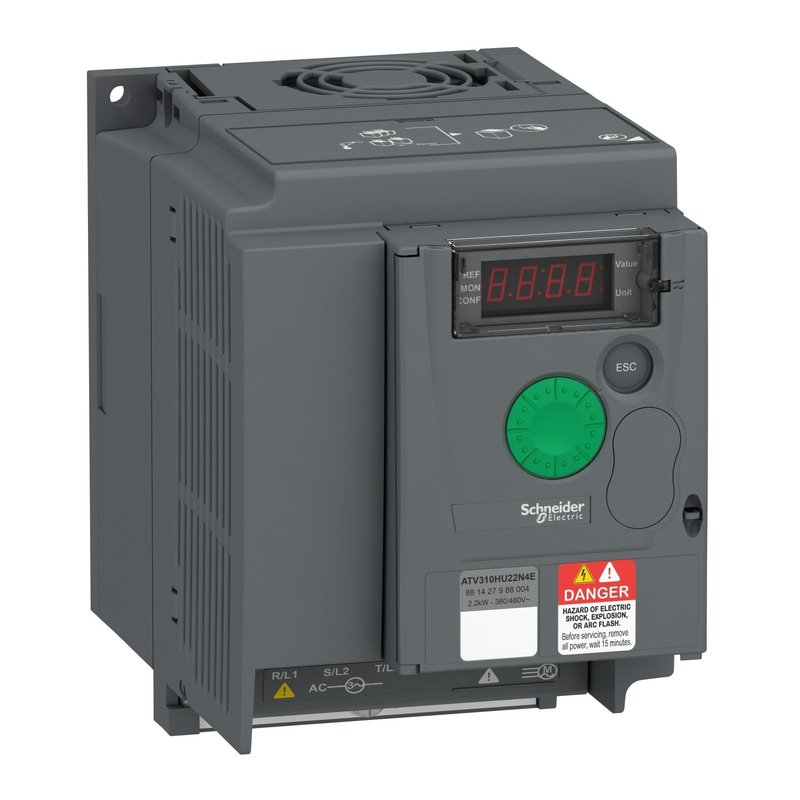

Inversor de Frequência ATV310 3CV 5,5A 380v - ATV310HU22N4E
Descrição do produto
Este variador de velocidade / inversor de frequencia (VSD / VFD) é ideal para controlar a velocidade do motor trifásico em aplicações de torque constante. É adequado para as aplicações mais comuns, tais como máquinas têxteis, máquinas-ferramentas, máquinas de trabalho em madeira, manuseio de materiais, máquinas de embalagem e impressão, máquinas de cerâmica. Possui um formato compacto, permitindo uma instalação flexível e fácil em uma placa de montagem. Ele também oferece uma tampa frontal, exibição de status e falhas e botão de navegação.
Benefícios:
- Configurado de fábrica: não há necessidade de ajustes finos na instalação, economizando tempo e custos de instalação;
- A detecção de subcarga e sobrecarga ajuda a proteger sua instalação;
- O controle térmico com ventilador de resfriamento pode ser parametrizado para mostrar um alarme, quando a limpeza do dissipador é necessária: menor risco de tempo de parada não planejada;
- Os componentes internos são projetados para suportar os ambientes mais adversos, para uma vida útil de até 10 anos;
- Funções adicionais de controle do motor como: perfis de controle para o motor, gerenciamento da frequência de comutação, torque de reforço, limitação de corrente, redução de ruído do motor;
- Funções adicionais de aplicação, como salto de frequência, parada de roda livre, parada rápida;
- Visor brilhante de 4 dígitos LED: alta visibilidade dos principais parâmetros;
- Funções adicionais de controle, como a capacidade de armazenar configurações de parâmetros do cliente, seleção de canal de referência e muito mais.
Dúvidas sobre o produto?
Veja os vídeos de possiveis erros, instalação e configuração do ATV310 no link abaixo:
Para mais informações acesse o manual abaixo.
Características
Gerais
- Potência
- 3 CV
- Tensão
- 380v
- Fases de Entrada
- Trifásico
- Corrente de Saída
- 5,5A Contínua
- Corrente Máxima de Saída
- 8.3 A por 6 segundos
- Frequência de Saída
- 0.5...400 Hz
- Tensão de Saída
- 380...460 V
- Tensão de Entrada
- 380...460 V (- 15...10 %)
- Entrada Analógica
- 1 configurável
0..20 mA / 0..10 V / 0..0,5 V. - Entrada Digital
- 4 configuráveis
24 V (18..0,30 V) programável on a LI1...LI4 terminais - Saída Analógica
- 1 configurável
0..10V / 0..20mA - Saída Digital
- 01 saída lógica
01 saída a relé - Linha
- Altivar Easy 310
- Aplicações
- Máquina simples
Bombas centrífugas
Bombas dosadoras de processo
Ventiladores / Exaustores
Agitadores / Misturadores
Extrusoras
Esteiras transportadoras
Mesas de rolos
Granuladores / Peletizadoras
Secadores / Fornos rotativos
Filtros rotativos
Bobinadores / Desbobinadores
Máquinas de corte e solda - Dimensões
- 151x105x143mm (AxLxP)
- Fabricante
- Schneider
- Garantia
- 18 meses
- Grau de Proteção
- IP20 sem placa de vedação na parte superior
IP41 Ligar topo - Modo de Controle
- Relação de poupança de energia
Relação de frequência/tensão quadrática
Controle vetorial sem feedback - Peso
- Aproximadamente 1.1 kg
- Tipo de Proteção
- Sobretensão de linha de alimentação
Subtensão de alimentação de linha
Sobrecorrente entre fases de saída e terra
Proteção contra sobreaquecimento
Curto-circuito entre fases do motor
Contra perda de fase de entrada
Proteção termica do motor via calculo de I²t
O que vem na caixa?
- 01 - Inversor de Frequência ATV310HU22N4E
- 01 - Manual do Usuário
