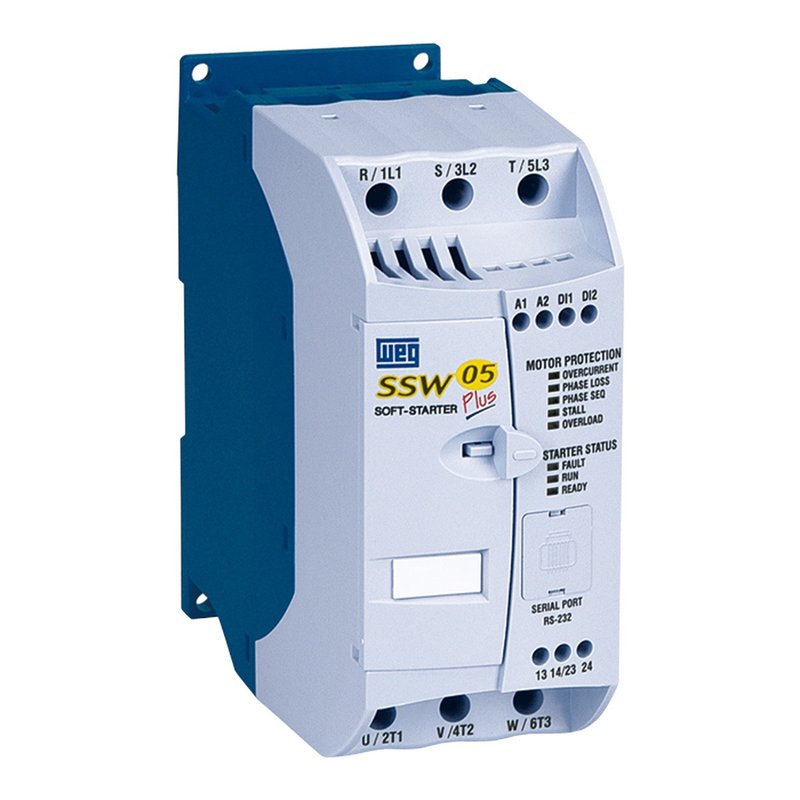

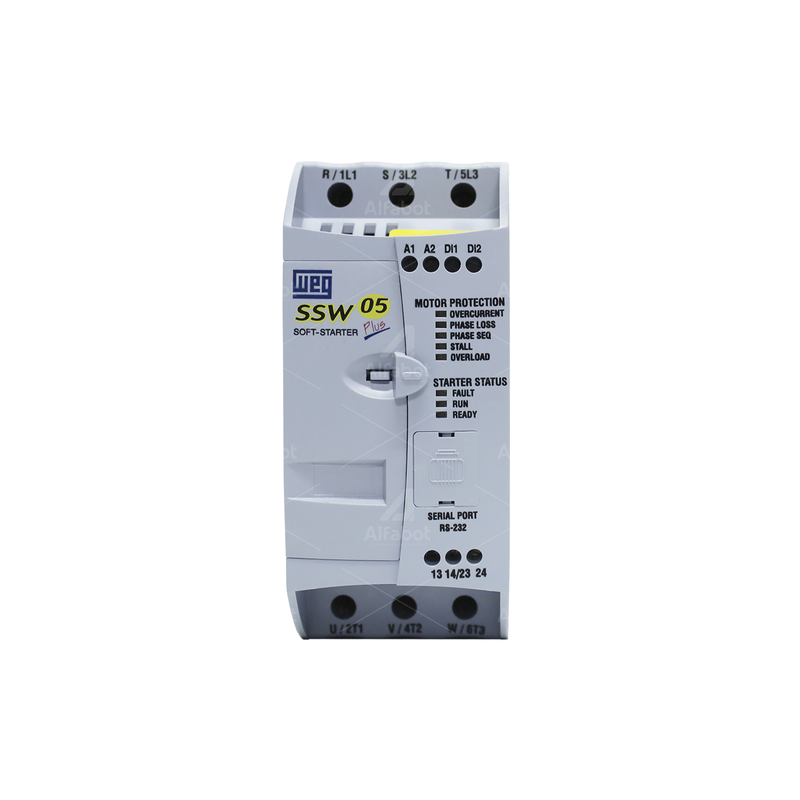

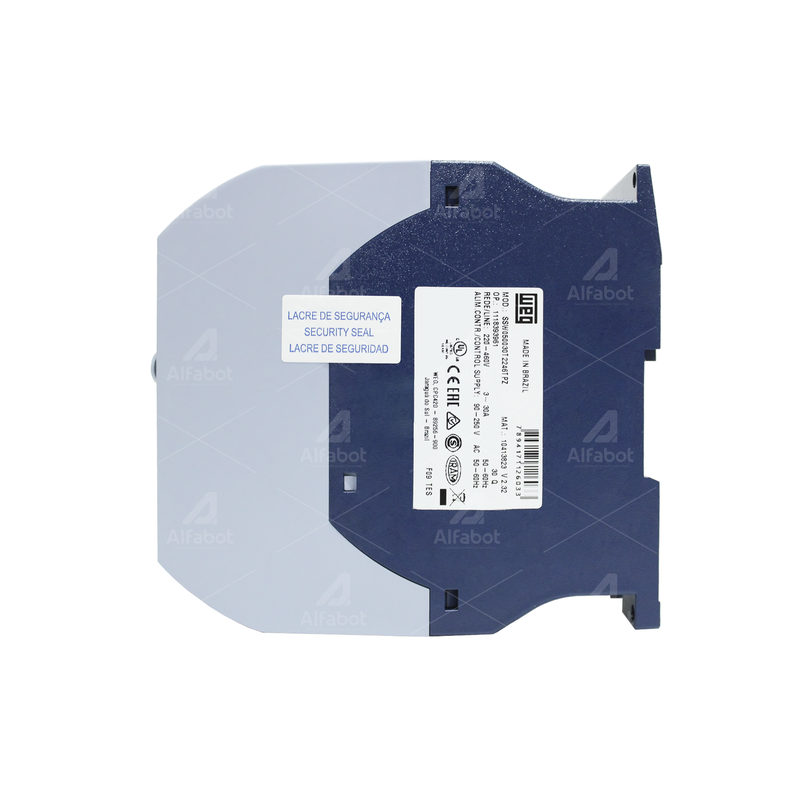

Chave de Partida Soft Starter SSW05 30A 220-460V - SSW050030T2246TPZ
Descrição do produto
Chave de Partida Soft Starter SSW05 30A 220-460V SSW050030T2246TPZ - Código Weg: 10413823
A soft-starter SSW05 é uma chave de partida estática, destinada à aceleração, desaceleração e proteção de motores. O controle da tensão aplicada ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves. Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo que a corrente solicitada seja a mínima necessária para a partida.
Com controle DSP (Digital Signal Processor), a SSW05 é projetada para fornecer ótima performance na partida e parada de motores, com excelente relação custo-benefício. Nelas estão incorporadas todas as proteções para seu motor elétrico, além disso, são facilmente ajustáveis, simplificando as atividades de start-up e operações do dia a dia. Suas dimensões compactas contribuem para a otimização de espaços em painéis elétricos.
Principais Características:
- Correntes: 3 a 85 A;
- Tensão: 220 a 575 V;
- Controle com DSP;
- IHM remota (opcional);
- Proteções do motor incorporadas;
- Comunicação serial RS-232 incorporada;
Benefícios:
- Bypass incorporado;
- Controle com processador digital (DSP);
- Elevado rendimento;
- Compacta;
- Aumenta a vida útil do motor e equipamentos mecânicos da máquina acionada, eliminando choques mecânicos;
- Facilidade de operação, ajuste e manutenção;
- Instalação elétrica simples;
- Operação em ambientes de até 55 °C;
- Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, etc.) durante a partida.
A SSW05 é uma chave de partida estática com controle de duas fases do motor e by-pass incorporado. Destinada para acionamento de motores de 0,75 a 60cv.
Mais informações consultar manual e ficha técnica disponíveis abaixo.
Características
Gerais
- Corrente
- 30A
- Fases de controle
- 2 fases
- Potência
- 220/230V: 10CV
380/400V: 15CV
440/460V: 20CV - Proteções
- Sobrecarga Eletrônica do motor
Sequência de fase incorreta
Falta de Fase
Sobrecorrente Imediata
Rotor Bloqueado
Sobrecarga nos Tiristores
Sobrecorrente antes do By-pass
Sobrecorrente imediata no relé de by-pass
Frequência fora da tolerância
Contato do relé de by-pass interno aberto
Substensão na alimentação da eletrônica
Subcorrente Imediata - Saída
- 2 a relé: Função operação
Função tensão plena - Temperatura
- 0°C a 55°C
- Tensão
- 220-460V
- Fases de Entrada
- Trifásico
- Entrada Digital
- DI1: Função aciona/desaciona
DI2: função reset - Linha
- SSW05
- Aplicações
- Bomba de vácuo a palheta
Bombas centrífugas
Calandras (partidas a vazio)
Compressores a parafuso (partindo em alívio)
Misturadores
Refinadores de celulose
Ventiladores axiais (baixa inércia - carga leve) - Dimensões
- 130x59x145mm (AxLxP)
- Fabricante
- Weg
- Garantia
- 12 meses
- Grau de Proteção
- IP00
- Peso
- Aproximadamente 0,740 Kg
O que vem na caixa?
- 01 - Chave de Partida Soft Starter SSW05 30A 220-460V - SSW050030T2246TPZ
- 01 - Manual do usuário
